SRC-01
Loudspeaker
Resistance
Checker
SRC-01

AV01
Integrated
AV
Controller


SIA-01
Loudspeaker
Impedance
Analyzer


カスタムメイド
Custom made

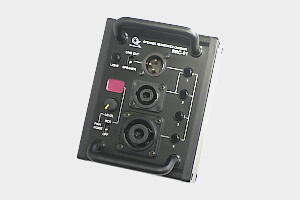

SR・設備などで使用されるスピーカーの検査を行なうことを目的とした、スピーカー専用のチェッカーです。
  • スピーカーのDCR(直流抵抗)を測定することにより、ボイス・コイル断線など、不具合の有無を検査することができます。

  • ピンク・ノイズ・ジェネレータとパワーアンプ(約1W/8Ω)を内蔵しており、本機のみでスピーカーの聴感検査を行うことができます。

  • 使用頻度の高いXLR タイプ、スピコンNL4およびNL8の3種類のコネクターを装備し、変換ケーブル無しで検査を行うことができます。

  • パワーアンプ内蔵スピーカーの検査用として、XLRタイプ・コネクターは、スイッチの切替により、ライン出力(バランス・タイプ)として使用できます。

  • 単三アルカリ電池4本で動作します。
    検査を行っていないときは自動的に電源オフになりますので、電源の切り忘れによる電池の消耗を防ぎます。

  • 暗がりでの作業に便利なLED ライトを装備しています。

  • ご要望に応じてコネクタ変更等のカスタマイズを承ります(別料金)
  ■主な仕様
PDF カタログ
PDF 取扱説明書

デモ機のご案内
製品のご購入
スピーカー端子
・端子形状
・負荷インピーダンス
・最大出力

LINE OUT出力
・端子形状
・出力インピーダンス
・最大出力

DCR測定
・測定範囲
・表示分解能
・確度

その他
・電源
・外形寸法

・質量
・付属品

XLRタイプ, スピコン NL4, スピコン NL8
2〜32Ω
約1W (8Ω時)


XLRタイプ
200Ω
約+4dBu (0dBu = 0.775Vrms)


0〜50Ω
±(5% +1digit)


単三アルカリ電池 4本
106 x 46 x 133mm (幅 x 高さ x 奥行)
突起部含まず
約520g
取扱説明書

※仕様および外観は、改良のため、予告無く変更することがあります。
※記載されている会社名、製品名は、それぞれ各社の商標または登録商標です。
