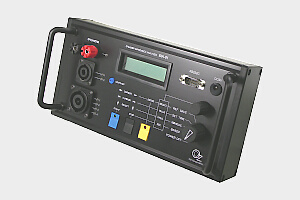

SR・設備などで使用されるスピーカーの診断を行なうことを目的とした、スピーカー専用のインピーダンス・アナライザーです。
  • 振動板、ダンパー、ボイス・コイル、キャビネットなど、各部の影響を顕著に受けるインピーダンス特性を利用してスピーカーの診断を行ないます。

  • 正常品のスピーカーのインピーダンス・カーブを、リファレンス・カーブとしてあらかじめ測定し記憶させます。
    診断を行うスピーカーのインピーダンス・カーブを測定すると、リファレンス・カーブとの照合を瞬時に行い、OK/NG判定と偏差(%)を本体上に表示します。
    ※インピーダンス・カーブ表示には、PCと管理ソフトウェアが必要です。

  • 20Hz〜20kHz間のインピーダンス・カーブを約10秒で高速測定します。
    また、測定終了と同時に、測定日時と測定したインピーダンス・カーブを、本体内に自動保存します。(64回分)

  • マニュアル測定機能も装備しており、手動で選択した周波数のインピーダンスを測定できます。

  • RS232C端子を装備し、PCと接続することができます。
    専用の管理ソフトウェア(無償)を使用して、測定結果やリファレンス・カーブの表示や解析、管理を行うことができます。

  • 管理ソフトウェアで、測定したインピーダンス・カーブの解析を行うことにより、スピーカー破損の予知も可能です。

  • 単三アルカリ電池5本、または付属ACアダプターで動作します。

  • ご要望に応じてコネクタ変更等のカスタマイズを承ります(別料金)
  ■主な仕様
PDF SIA-01のご紹介
PDF カタログ
PDF 取扱説明書

管理ソフトウェアダウンロード
PDF 管理ソフト取扱説明書

デモ機のご案内
製品のご購入
スピーカー端子
・端子形状


インピーダンス測定
・測定範囲
・表示分解能
・測定周波数範囲

その他
・電源
・外形寸法

・質量
・付属品
・オプション

バインディングポスト,
スピコン NL4, スピコン NL8


0〜100Ω
0.1Ω
20Hz〜20kHz (1/12oct間隔, 120ポイント)


単三アルカリ電池 5本, 付属ACアダプター
257 x 46 x 133mm (幅 x 高さ x 奥行)
突起部含まず
約925g
AC アダプター, 取扱説明書
管理ソフトウェア

※仕様および外観は、改良のため、予告無く変更することがあります。
※記載されている会社名、製品名は、それぞれ各社の商標または登録商標です。
